QUẠT HÚT BỤI SƠN

Quạt hướng trục gián tiếp (quạt hút bụi sơn) là gì? Ưu điểm và ứng dụng thực tế của quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp (Quạt hút bụi sơn) là gì?

Quạt hướng trục gián tiếp là một dòng quạt công nghiệp dạng tròn truyền động gián tiếp qua hệ thống dây curoa và buly. Khác với dòng quạt truyền động trực tiếp (dòng cánh quạt được gắn trực tiếp và động cơ thông qua trục), quạt hướng trục gián tiếp có động cơ và cánh quạt tách rời, động cơ nằm bên ngoài quạt không tiếp xúc trực tiếp với không khí nóng, ẩm, chứa hơi nước hoặc các tác nhân gây hại như bụi sơn, hoá chất, bụi bẩn giúp quạt hoạt động tốt và ổn định trong các môi trường khắc nghiệt

Quạt hướng trục gián tiếp là một thiết bị thường được sử dụng trong công nghiệp với mục đích thông gió, hút và sử dụng trong đường ống dẫn khí, hệ thống thông gió công nghiệp. Đặc biệt, quạt hướng trục gián tiếp được ưa chuộng sử dụng trong hầu hết các hệ thống hút bụi phòng sơn nên còn thường được gọi là quạt hút bụi sơn.

Cấu tạo đặc trưng của quạt hướng trục gián tiếp và các ưu điểm nổi bật

1. Cấu tạo đặc trưng:

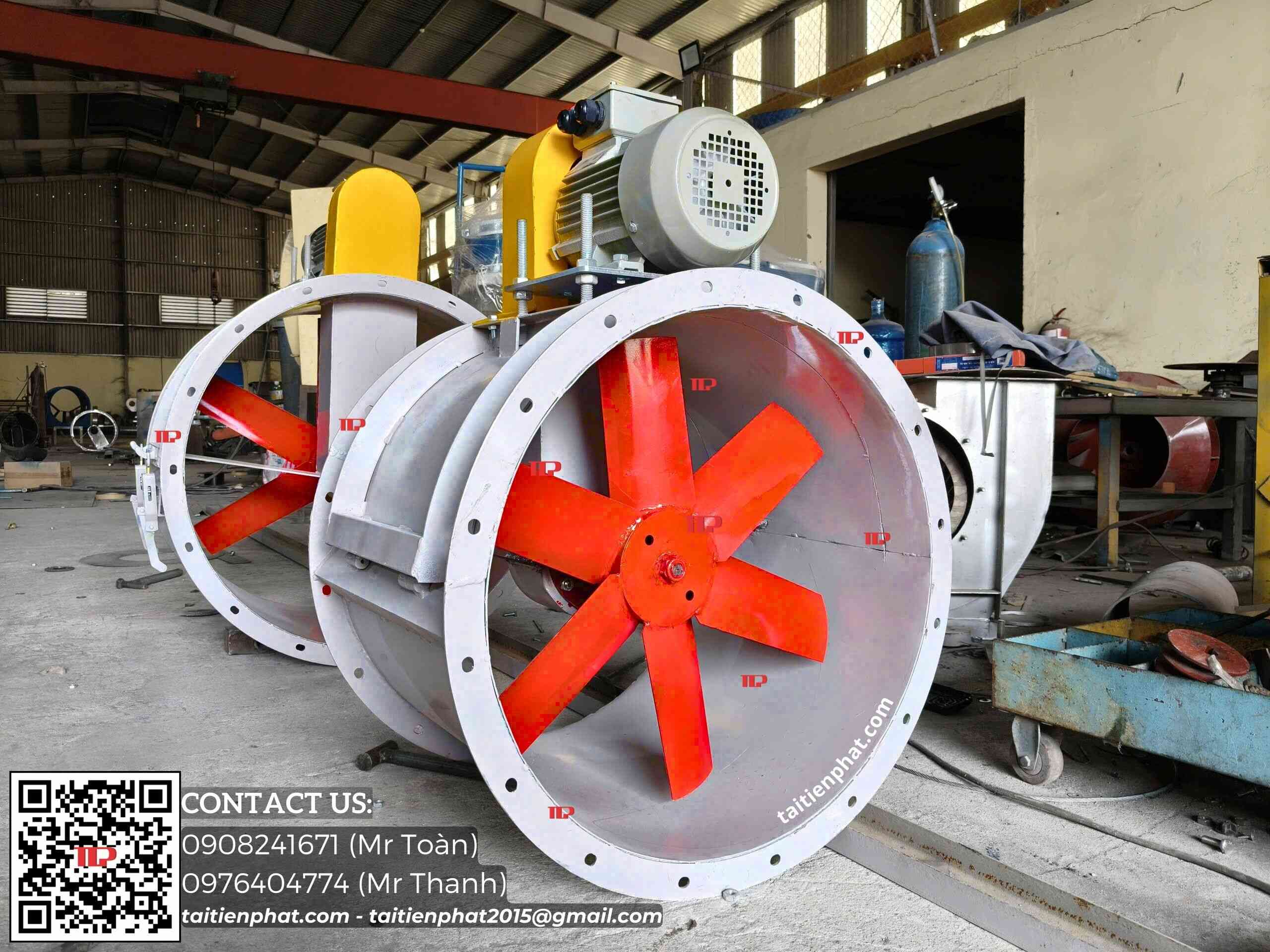

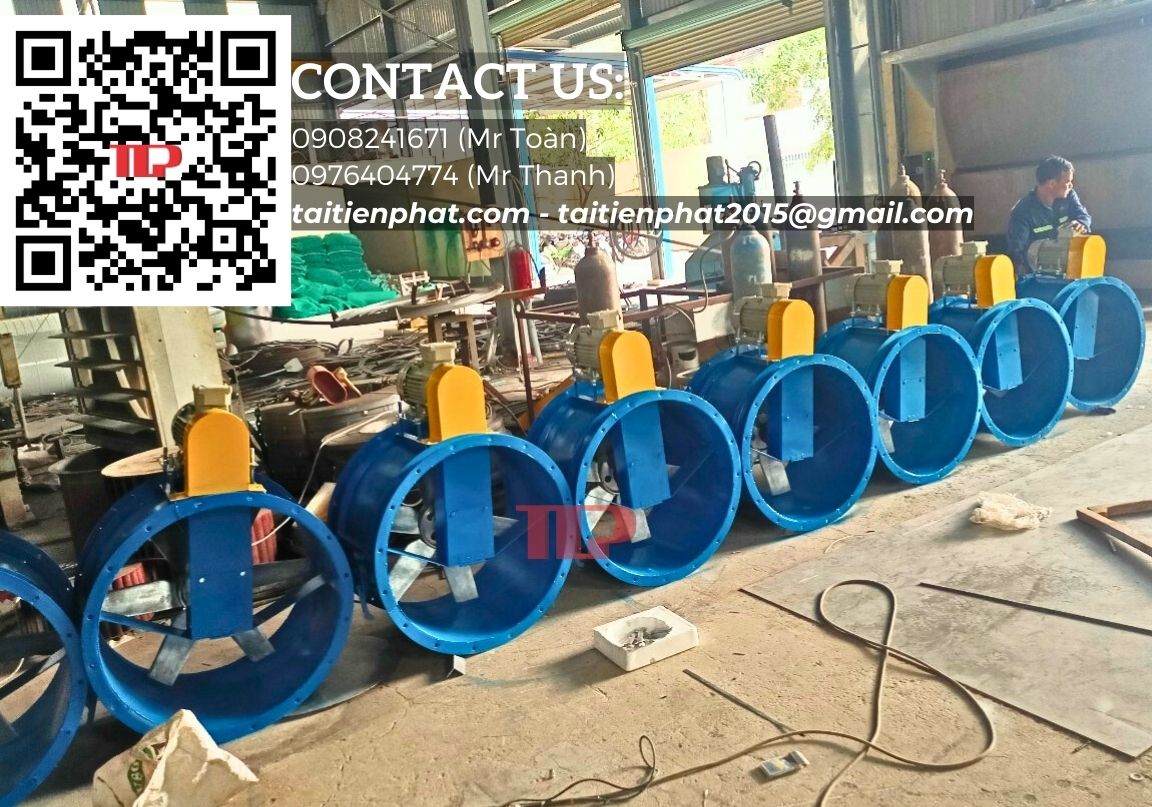

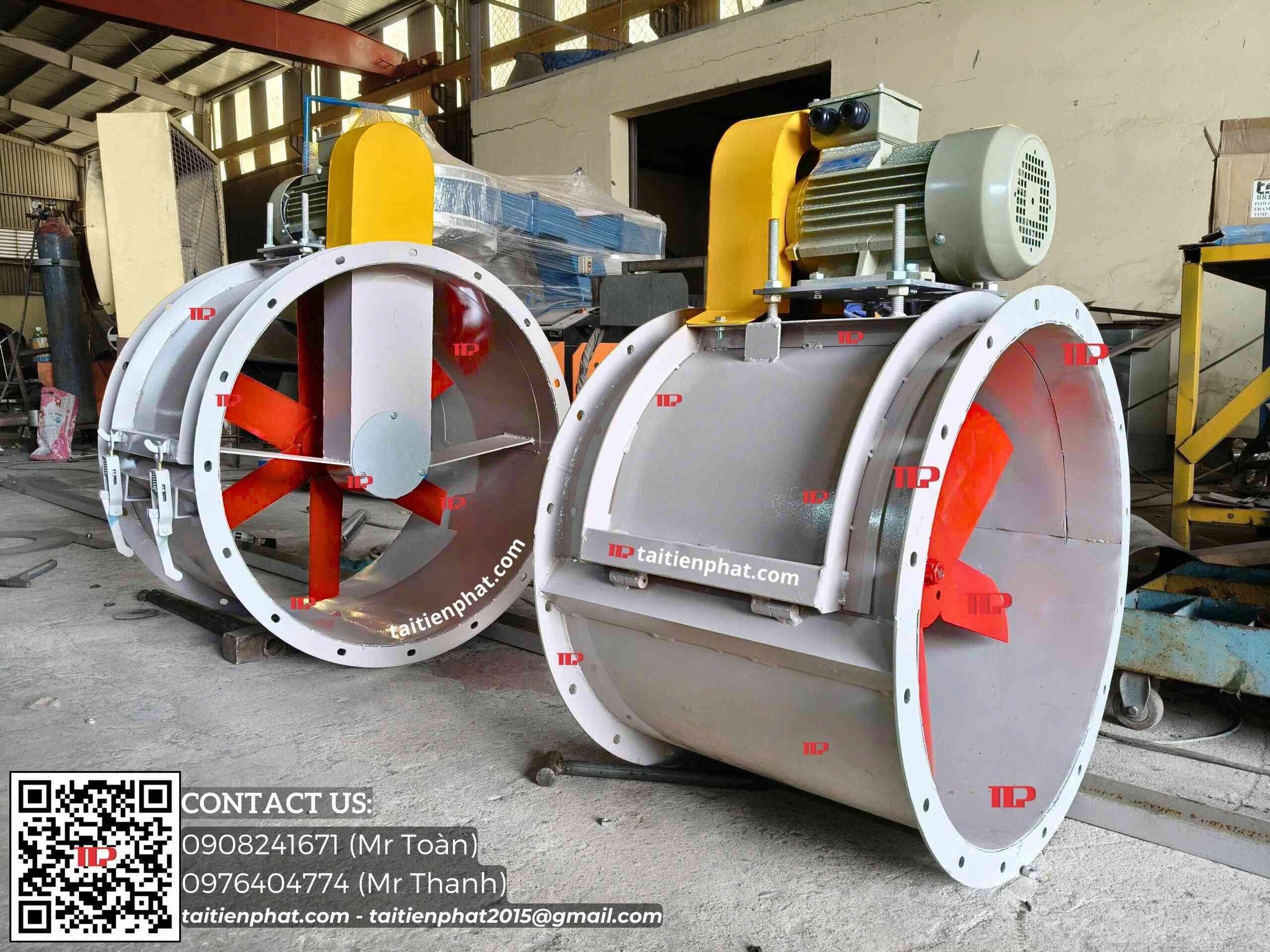

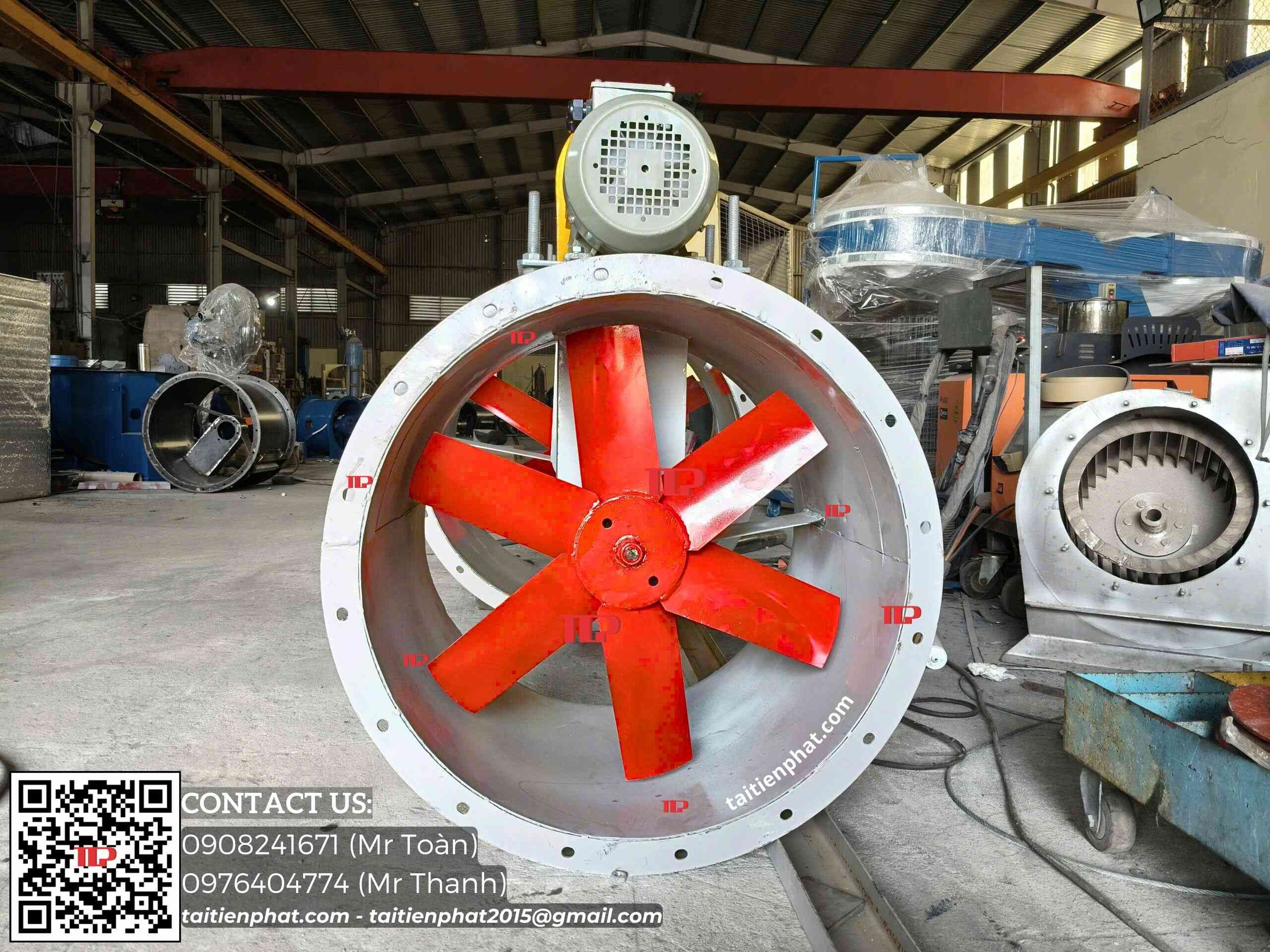

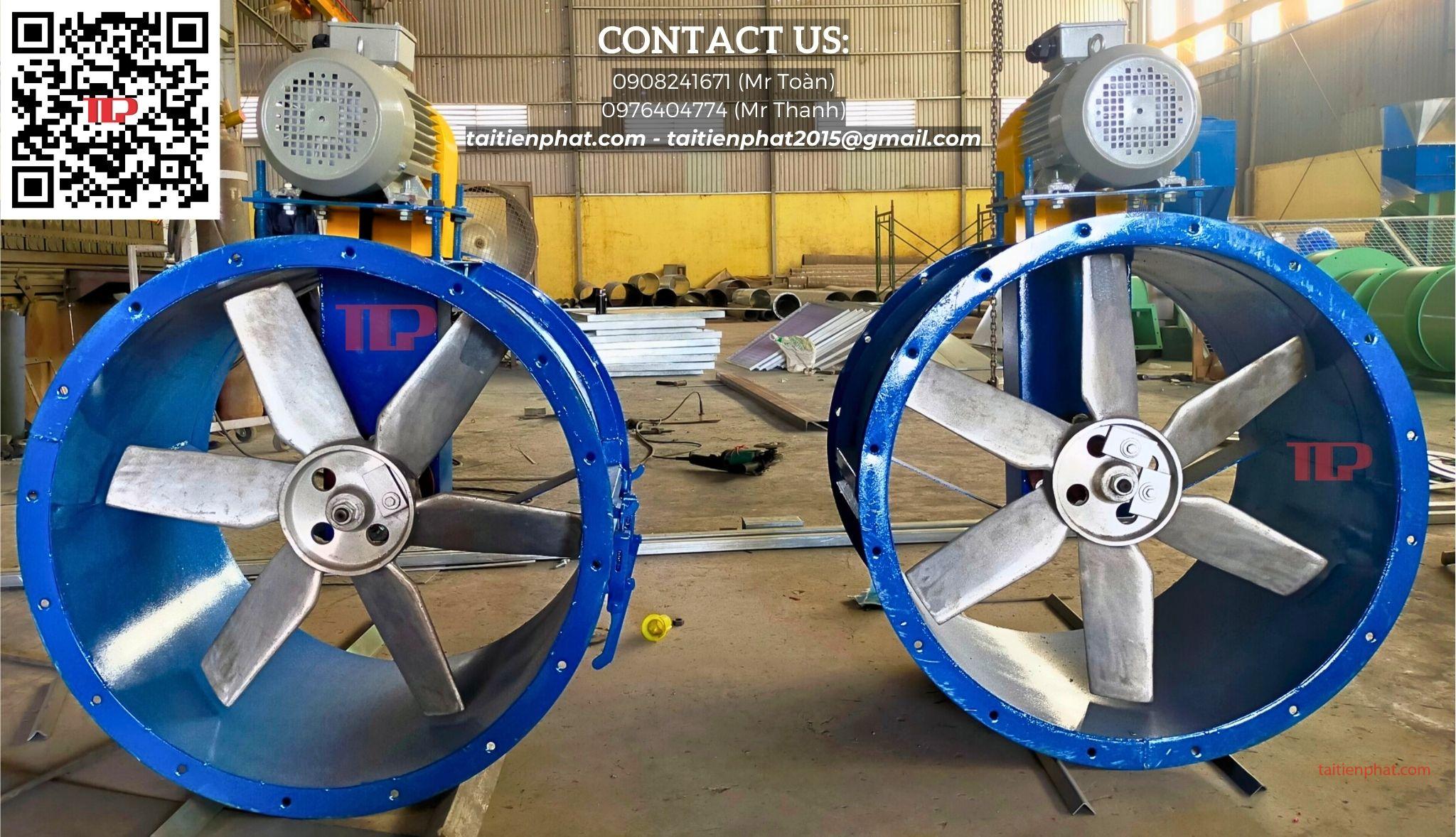

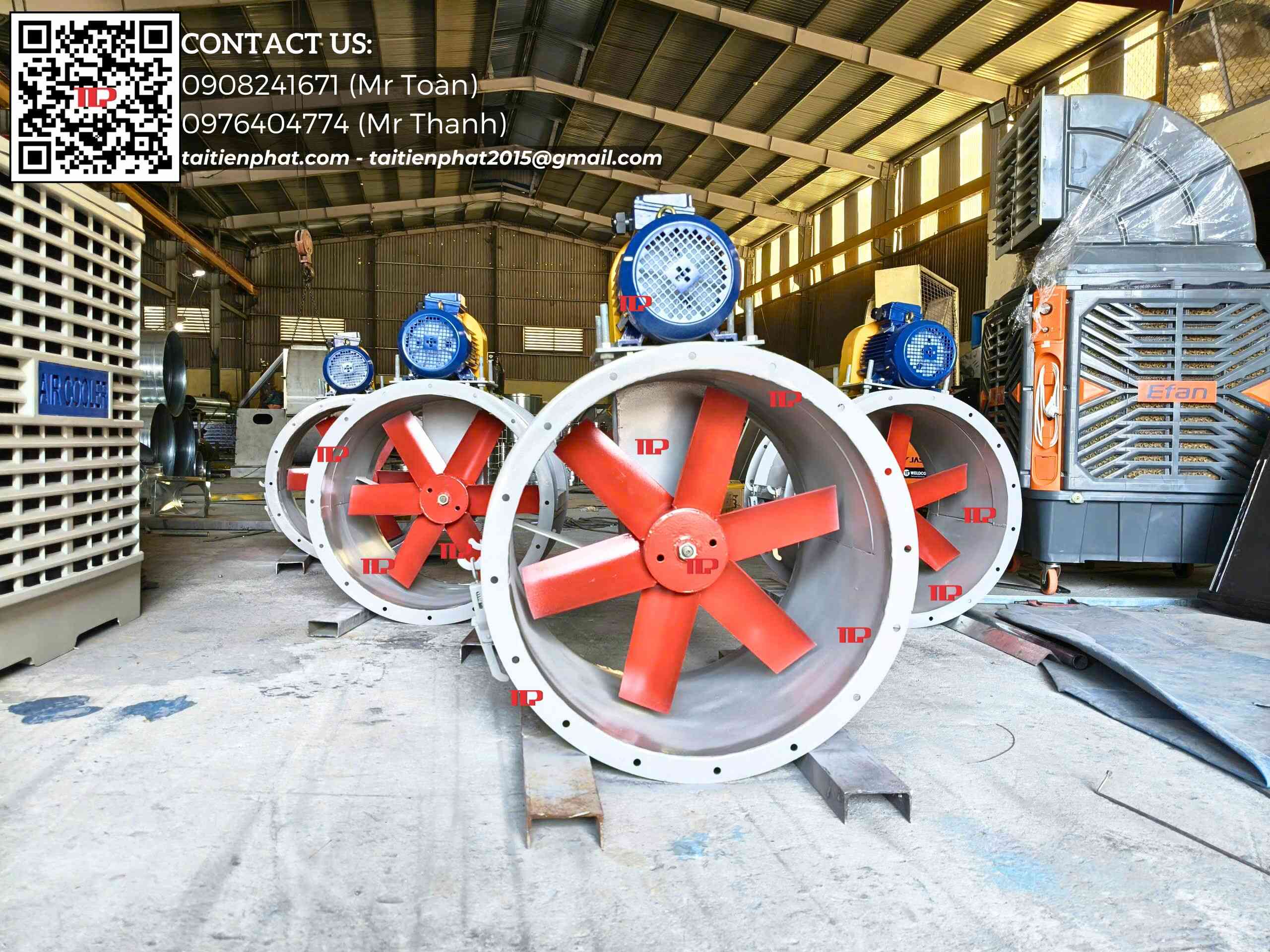

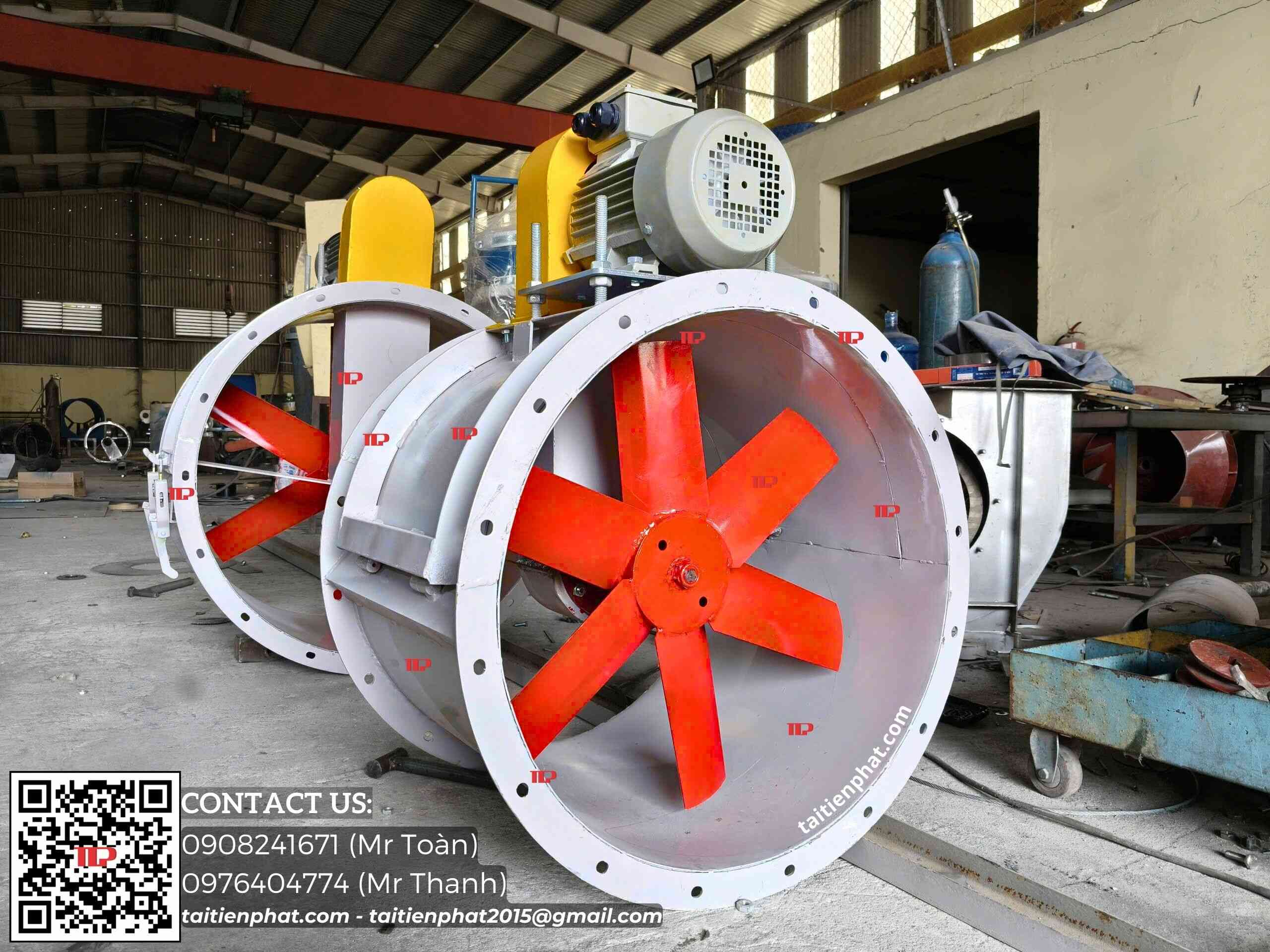

- Động cơ tách biệt nằm bên ngoài luồng gió: đây là điểm đặc trưng khác biệt so với các dòng quạt khác. Quạt hướng trục gián tiếp có động cơ được đặt bên ngoài (thường là bên trên), tách biệt hoàn toàn với cánh quạt và luồng khí bên trong thân quạt.

- Hệ thống truyền động: truyền lực gián tiếp qua hệ thống dây curoa, buly và gối đỡ.

- Thân vỏ quạt: thường được làm bằng thép CT3 hoặc inox, vỏ quạt dày để chịu lực tốt, chống rung, thường được sơn bảo vệ một lớp dày hoặc làm bằng inox để chống han gỉ khi sử dụng trong các môi trường có điều kiện khắc nghiệt.

2. Ưu điểm nổi bật của quạt hướng trục gián tiếp

- Độ bền cao: động cơ được thiết kế nằm bên ngoài vỏ quạt, không tiếp xúc trực tiếp với không khí nóng ẩm, bụi bẩn, không khí chứa hơi nước hoặc các tác nhân gây hại ăn mòn,.. giúp tăng tuổi thọ động cơ và độ bền quạt

- Dễ bảo trì: các bộ phận quạt như dây curoa, buly,... dễ dàng kiểm tra và thay thế mà không cần tháo rời toàn bộ hệ thống quạt

- Khả năng hoạt động trong môi trường khắc nghiệt: thường được ưu tiên sử dụng trong các môi trường có tác nhân gây hại như môi trường không khí ẩm, hơi nóng, bụi sơn… do động cơ nằm ngoài không tiếp xúc trực tiếp và không bị nóng lên theo luồng khí.

Ứng dụng của quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp được sử dụng rộng rãi trong công nghiệp với mục đích thông gió, hút hơi hệ thống đường ống, đặc biệt là sử dụng trong hệ thống hút bụi phòng sơn.

Ứng dụng phổ biến:

- Hút không khí nóng trong các hệ hút có nhiệt độ cao như bếp ăn công nghiệp, lò sấy, lò đúc,..vv.. Do motor nằm ngoài vỏ quạt, không chịu tác động của luồng không khí nóng nên tránh được tình trạng motor bị nóng lên khi tiếp xúc không khí gây chập, cháy, ngừng hoạt động.

- Hút bụi, hút khí với vai trò quạt hút trợ lực trong đường ống: một số hệ thống thiết kế đường ống quá dài, chia nhiều nhánh hoặc quạt hút chính do hoạt động lâu dẫn đến lực hút yếu, không đủ lưu lượng,... lúc này người ta thường lắp đặt thêm quạt hướng trục tại một số nhánh phụ hoặc giữa đường ống chính để tăng lực hút cho quạt chính mà không cần thay mới hoặc sửa chữa hệ thống phức tạp.

- Hút phòng sơn, bụi sơn, không khí ẩm chứa hơi nước hoặc các hoá chất gây hại, ăn mòn,...: không khí trong phòng sơn chứa rất nhiều bụi sơn có độ bám dính cao, dung môi hóa chất dễ gây cháy nổ,... Khi sử dụng quạt trực tiếp, bụi sơn dễ cuốn theo luồng khí bám vào vỏ động cơ cản trở quá trình tản nhiệt, động cơ nóng lên dễ dẫn đến cháy motor. Ngoài ra, dung môi trong đường ống khi tiếp xúc với động cơ dễ phát sinh tia lửa điện từ dẫn đến chập cháy. Quạt hút hướng trục gián tiếp khắc phục được gần như tất cả các nhược điểm trên, trở thành lựa chọn phù hợp nhất trong hệ thống hút mùi và xử lý bụi phòng sơn.

- Hệ thống hút khói hành lang, tầng hầm trong các tòa nhà cao tầng.

Ngoài ra quạt hướng trục gián tiếp còn nhiều ứng dụng khác thường thấy trong công nghiệp và thực tế đời sống.
